American Unified Thread (UN): Sesuai dengan standar ANSI/ASME B1.1, sudut ulir 60°.
Desain ulir penuh: Ujung tajam alat menutupi seluruh profil ulir, dan pemrosesan ulir dapat diselesaikan sekaligus.
Kekerasan pemrosesan yang disarankan: HRC≤40°

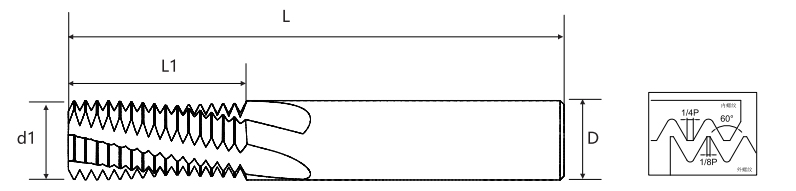

| Pitch | Gigi Kasar PBB | Gigi Halus UNF | Gigi Sangat Halus UNEF | Diameter Pisau d1 | Panjang Bilah Efektif L1 | Diameter Pegangan D | Panjang Keseluruhan L | Jumlah Pisau | Diameter Lubang Bawah |
| 36 |
| No.8-36 |
| 3 | 8.5 | 4 | 50 | 3 | 3.5 |
| 32 |
| No.10-32 | No.12-3/8"-32 | 3.5 | 11.1 | 4 | 50 | 3 | 4 |
| 28 |
| No.12-28,1/4"-28 | 7/16",1/2"-28 | 4 | 11.8 | 4 | 50 | 3 | 4.6 |
| 28 |
| 1/4"-28 | 7/16",1/2"-28 | 5 | 12.7 | 6 | 60 | 3 | 5.5 |
| 28 |
|
| 7/16",1/2"-28 | 9.2 | 22.7 | 10 | 75 | 4 | 10.2 |
| 24 | N0.10-24 | 5/16",3/8"-24 | 16/9",1/16"-24 | 3.2 | 10.6 | 4 | 50 | 3 | 3.8 |
| 24 | NO.12-24 | 5/16",3/8"-24 | 16/9",1/16"-24 | 4 | 11.6 | 4 | 50 | 3 | 4.5 |
| 24 |
| 5/16",3/8"-24 | 16/9",1/16"-24 | 6 | 15.9 | 6 | 60 | 3 | 6.8 |
| 24 |
| 3/8"-24 | 16/9",1/16"-24 | 7.8 | 19.1 | 8 | 60 | 3 | 8.5 |
| 24 |
|
| 16/9",1/16"-24 | 11.9 | 28.6 | 12 | 75 | 4 | 13.2 |
| 20 | 1/4"-20 | 7/16",1/2"-20 | 3/4",1"-20 | 4 | 12.7 | 4 | 50 | 3 | 5.2 |
| 20 | 1/4"-20 | 7/16",1/2"-20 | 3/4",1"-20 | 4.88 | 13 | 6 | 60 | 3 | 5.2 |
| 20 |
| 7/16",1/2"-20 | 3/4",1"-20 | 9 | 22.9 | 10 | 75 | 4 | 9.8 |
| 20 |
| 1/2"-20 | 3/4",1"-20 | 10 | 25.4 | 10 | 75 | 4 | 11.5 |
| 20 |
|
| 3/4",1"-20 | 12 | 38.1 | 12 | 75 | 4 | 17.8 |
| 18 | 16/5"-18 | 9/16",5/8"-18 | 16/11",1 16/11"-18 | 5.8 | 16.9 | 6 | 60 | 3 | 6.5 |
| 18 |
| 9/16",5/8"-18 | 16/11",1 16/11"-18 | 10 | 29.6 | 10 | 75 | 4 | 12.8 |
| 18 |
| 5/8"-18 | 16/11",1 16/11"-18 | 11.9 | 32.5 | 12 | 75 | 4 | 14.5 |
| 16 | 3/8"-16 | 3/4"-16 |
| 7.6 | 19.1 | 8 | 60 | 3 | 8 |
| 16 |
| 3/4"-16 |
| 12 | 28 | 12 | 75 | 4 | 17.5 |
| 14 | 16/7"-14 | 7/8"-14 |
| 8 | 20 | 8 | 60 | 3 | 9.3 |
| 14 |
| 7/8"-14 |
| 16 | 39.9 | 16 | 100 | 4 | 20.5 |
| 13 | 1/2"-13 |
|
| 8 | 20 | 8 | 60 | 3 | 10.8 |
| 12 | 16/9"-12 | 1",1 1/2"-12 |
| 10 | 28 | 10 | 75 | 4 | 12.3 |
| 12 |
| 1",1 1/2"-12 |
| 16 | 40 | 16 | 100 | 4 | 23.5 |
| 11 | 5/8"-11 |
|
| 12 | 30 | 12 | 75 | 4 | 13.5 |
| 10 | 3/4"-10 |
|
| 12 | 30 | 12 | 75 | 4 | 16.5 |
| 9 | 7/8"-9 |
|
| 16 | 38 | 16 | 100 | 4 | 19.5 |
| 8 | 1"-8 |
|
| 16 | 40 | 16 | 100 | 4 | 22 |

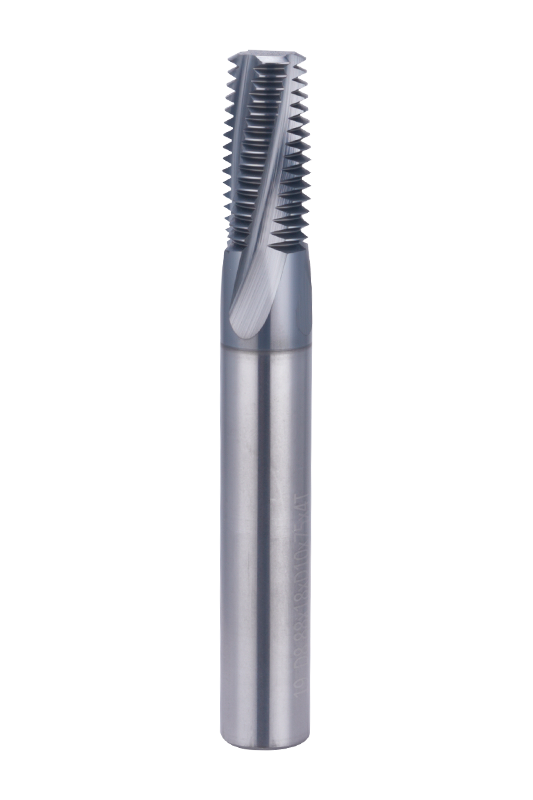

Pemotong Penggilingan Benang Gigi Penuh Standar 60°UN ANSI/ASME B1.1 mengungguli proses penyadapan konvensional pada pemesinan lubang dalam, lubang buta, dan material keras. Ini secara efektif mengurangi beban pemotongan, meminimalkan risiko kerusakan alat, dan memperpanjang masa pakai alat. Dengan memilih spesifikasi alat yang sesuai, pengguna dapat mencapai keseimbangan antara pemesinan efisiensi tinggi dan kualitas benang halus, sehingga memenuhi beragam kebutuhan aplikasi industri.
Produk ini dirancang sesuai dengan standar ANSI/ASME B1.1, menampilkan sudut ulir 60° dengan ujung tajam bergigi penuh yang menutupi seluruh profil ulir. Hal ini memastikan presisi dan konsistensi tinggi dalam pemesinan ulir, mendukung berbagai Standar Ulir Terpadu (UNC, UNF, UNEF) untuk penggilingan ulir internal dan eksternal. Ini sangat cocok untuk aplikasi pemesinan yang memerlukan akurasi dan keandalan tinggi.
Pemotong ini kompatibel dengan berbagai macam bahan, termasuk baja karbon, baja paduan, baja tahan karat, paduan aluminium, paduan tembaga, dan beberapa plastik rekayasa. Konfigurasi parameternya yang fleksibel—seperti diameter pemotong yang berbeda (d1), diameter shank (D), panjang keseluruhan (L), dan spesifikasi ulir—memungkinkan kemampuan beradaptasi terhadap berbagai benda kerja dan kebutuhan pemesinan. Direkomendasikan untuk material dengan kekerasan hingga HRC 40° untuk memastikan umur pahat dan kinerja pemotongan yang optimal.
Pendirian Perusahaan
Karyawan
Changzhou Maton Tools Co., Ltd. terletak di wilayah Delta Sungai Yangtze yang maju secara ekonomi. Pabrik ini terletak di Zona Pengembangan Teknologi Tinggi Xixiashu, sebuah kota perkakas terkenal di Tiongkok. Kami adalah Pemotong Penggilingan Benang Gigi Penuh Standar 60°UN ANSI/ASME B1.1 Pemasok.
Magotantools menggunakan sistem mutu ISO9001 sebagai standar, di bawah bimbingan filosofi bisnis "tanpa cacat pada produk" dan "tanpa jarak dalam layanan", berdasarkan semangat "integritas", "persatuan", dan "eksploitasi", dan mengikuti gaya perusahaan yang adil dan jujur untuk manajemen. Produksi produk menggunakan pusat penggilingan dan permesinan CNC lima sumbu dan enam sumbu dari Jerman, Swiss, Jepang, dll., dan dilengkapi dengan peralatan pengujian presisi tinggi seperti dari Jerman, Jepang, dan Tiongkok, untuk memenuhi kebutuhan produksi dengan kualitas dan kuantitas tinggi.
Perusahaan terus mengembangkan berbagai alat CNC berkinerja tinggi, dan telah memenangkan berbagai penghargaan nasional. Profesional Pemotong Penggilingan Benang Gigi Penuh Standar 60°UN ANSI/ASME B1.1 PabrikLebih dari 10 paten, produk perusahaan terutama digunakan dalam industri pertahanan, industri kedirgantaraan, industri otomotif, produk elektronik, dan cetakan serta bidang lainnya.
Berbagai produk perusahaan diakui dan disukai oleh perusahaan-perusahaan domestik terkenal. Dengan teknologi tanpa batas, kreasi tanpa batas, dan pengejaran keunggulan, alat-alat Magotan akan menuliskan kemakmuran dan impian masa depan dengan kepercayaan yang lebih luar biasa dan kualitas tinggi.
Kami akan membalas Anda dalam waktu 12 jam setelah menerima pertanyaan pada hari kerja.
Kami adalah produsen, kami memproduksi dan menjual sendiri.
Kami terutama memproduksi pemotong penggilingan baja tungsten, mata bor, dan alat paduan keras lainnya. Profesional Pemotong Penggilingan Benang Gigi Penuh Standar 60°UN ANSI/ASME B1.1 Pemasok.
Produk kami mencakup hampir seluruh industri cetakan, industri pertahanan, industri kedirgantaraan, industri otomotif, produk elektronik, dan bidang lainnya.
Ya, fokus utama kami adalah pada produk yang disesuaikan. Kami mengembangkan dan memproduksi produk berdasarkan gambar atau sampel yang diberikan oleh pelanggan. Kustom Pemotong Penggilingan Benang Gigi Penuh Standar 60°UN ANSI/ASME B1.1.
Kami memiliki lebih dari 30 unit WALTER dari Jerman, Makino dari Jepang, ROLLMATIC dari Swiss, dan TTB dari Swiss, dengan nilai output tahunan sebesar 80 juta RMB. Kami adalah Pemotong Penggilingan Benang Gigi Penuh Standar 60°UN ANSI/ASME B1.1 Pabrik
Pertama, setelah setiap proses, kami melakukan inspeksi yang sesuai. Untuk produk akhir, kami akan melakukan inspeksi penuh 100% sesuai dengan persyaratan pelanggan dan standar internasional;
Kemudian, kami memiliki peralatan pengujian canggih dan lengkap terbaik di industri, seperti penganalisis spektral, mikroskop metalografi, dll., yang dapat memastikan stabilitas dan konsistensi alat pemotong, sekaligus memenuhi persyaratan pengujian presisi tinggi pelanggan untuk alat pemotong.
Saat memberikan penawaran, kami akan mengkonfirmasi metode transaksi dengan Anda, FOB, CIF, CNF, atau opsi lainnya. Saat memproduksi dalam jumlah besar, kami biasanya melakukan pembayaran uang muka 30% terlebih dahulu, dan kemudian membayar sisa saldo setelah menunjukkan bill of lading. Kami sebagian besar menggunakan T/T sebagai metode pembayaran, tetapi L/C juga dapat diterima.
Kami adalah Pemotong Penggilingan Benang Gigi Penuh Standar 60°UN ANSI/ASME B1.1 Pemasok di CinaJejak Kami Ada di Seluruh Dunia, Kami menyediakan produk dan layanan berkualitas kepada pelanggan dari seluruh dunia.
