2 Pabrik Ujung Kepala Datar Seruling

Bahan Olahan	Besi Cor Besi Cor Nodular		Baja Karbon, Baja Paduan ~750N/mm²		Baja Karbon, Baja Paduan ~30HRC		Baja Pra-Pengerasan, Baja Dipadamkan dan Ditempa ~40HRC		Baja Tahan Karat		Baja Pra-Pengerasan, Baja Dipadamkan dan Ditempa ~50HRC
Diameter (mm)	Kecepatan Rotasi (min -1 )	Kecepatan Umpan (mm/mnt)	Kecepatan Rotasi (min -1 )	Kecepatan Umpan (mm/mnt)	Kecepatan Rotasi (min -1 )	Kecepatan Umpan (mm/mnt)	Kecepatan Rotasi (min -1 )	Kecepatan Umpan (mm/mnt)	Kecepatan Rotasi (min -1 )	Kecepatan Umpan (mm/mnt)	Kecepatan Rotasi (min -1 )	Kecepatan Umpan (mm/mnt)
1	20000	215	20000	215	20000	175	20000	175	20000	65	20000	130
2	15000	345	15000	345	15000	310	15000	305	11150	90	13000	195
3	14000	590	14000	590	13000	546	10600	455	7500	130	8500	360
4	10800	600	10800	605	10000	560	8000	460	5500	145	6500	365
5	8200	630	8200	630	7600	585	6400	480	4500	145	5000	380
6	7000	650	7000	650	6400	600	5300	500	3700	150	4200	390
8	5200	645	5200	645	4800	590	4000	495	2800	150	3200	400
10	4200	630	4200	630	3800	585	3200	480	2200	150	2500	380
12	3500	630	3500	630	3200	585	2650	480	1850	150	2100	380
14	3000	590	3000	590	2700	545	2300	455	1600	145	1800	360
16	2600	590	2600	590	2400	545	2000	455	1400	130	1600	360
18	2300	580	2300	580	2100	530	1800	450	1250	130	1400	350
20	2050	580	2050	580	1900	530	1600	450	1100	130	1250	350

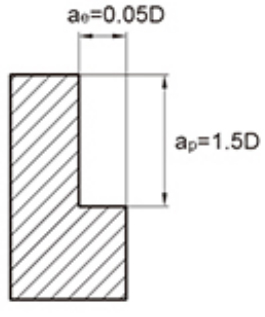

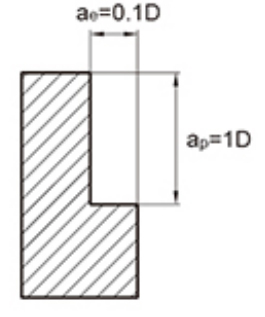

Kedalaman Pemotongan Maksimum
								Diameter Alat	Kedalaman Pemotongan ap
								∅1	0,15D
								∅3	0.3D

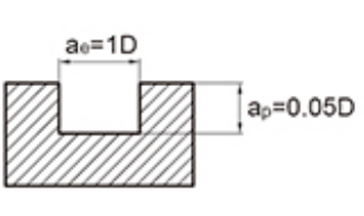

1. Tabel di atas menunjukkan nilai standar untuk pemesinan side milling. Saat memotong alur dengan alat, kecepatannya harus 50%~70% dari tabel di atas, dan laju pengumpanan harus 40%~60% sebagai nilai standar.
2. Silakan gunakan peralatan mesin dan pemegang perkakas presisi tinggi.
3. Silakan gunakan pendingin udara atau cairan pemotong yang kecil kemungkinannya menghasilkan asap.
4. Disarankan untuk menggunakan penggilingan sekuensial untuk penggilingan samping.
Jika kekakuan peralatan mesin dan pemasangan benda kerja buruk, getaran dan suara tidak normal dapat terjadi. Dalam hal ini, kecepatan dan laju pemberian pakan pada tabel di atas harus dikurangi dari tahun ke tahun.
6. Minimalkan panjang overhang pahat sebanyak mungkin tanpa gangguan.

2 Flute Flat Head End Mills dibandingkan dengan 4 Flute milling cutter, memiliki lebih banyak ruang evakuasi chip, cocok untuk memproses material lengket atau saat-saat yang memerlukan evakuasi chip yang lebih baik.
Desain kepala datar, dengan bagian bawah datar, cocok untuk memproses permukaan datar atau tangga bersudut kanan.

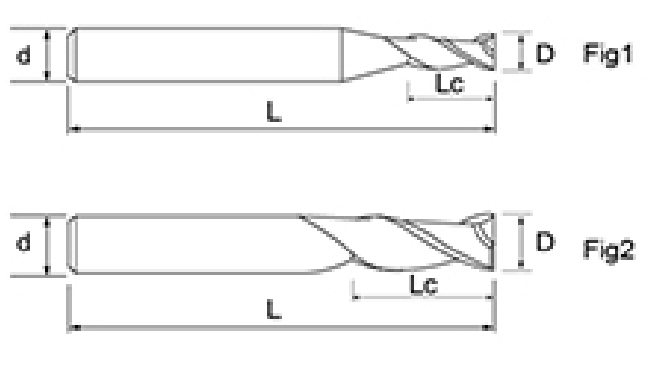

Pabrik ujung kepala datar seruling NNC-2T 2 memiliki beragam diameter, dari 1 mm hingga 20 mm, dan panjang tepi mulai dari 3 mm hingga 45 mm, yang dapat digabungkan secara fleksibel untuk memenuhi berbagai persyaratan kedalaman dan presisi. Spesifikasi umum ini membuatnya cocok untuk pemesinan presisi skala kecil dan komponen besar yang memerlukan penghilangan material secara efisien. Pengguna dapat memilih kombinasi panjang total dan panjang tepi yang paling sesuai berdasarkan peralatan spesifik dan kebutuhan proses mereka.
Desain pahat ini memiliki sudut heliks 35° dan geometri ujung datar bersisi ganda untuk memastikan pelepasan serpihan yang mulus sekaligus meningkatkan kekakuan dan stabilitas pemotongan. Muka ujung datar yang dirancang khusus memberikan penyelesaian permukaan yang sangat baik saat penggilingan muka dan memberikan kekuatan tepi tajam yang kuat saat membuat alur dan penggilingan samping. Konfigurasi tepi ganda yang diatur dengan cermat membantu meminimalkan getaran untuk proses pemesinan yang lebih stabil.
Seri ini menggunakan lapisan komposit kromium-aluminium terbaru dan mengalami proses penggilingan yang presisi. Lapisan komposit kromium-aluminium terbaru memiliki ketahanan panas dan aus yang sangat baik, yang dapat memperpanjang masa pakai alat sekaligus memastikan kinerja pemotongan yang konsisten. Perlakuan permukaan tingkat lanjut juga dapat mengurangi gesekan secara signifikan dan secara efektif mencegah penumpukan tepian selama pemesinan kecepatan tinggi.
