4 Pabrik Ujung Kepala Datar Seruling

Bahan Olahan	Besi Cor Besi Cor Nodular		Baja Karbon, Baja Paduan ~750N/mm²		Baja Karbon, Baja Paduan ~30HRC		Baja Pra-Pengerasan, Baja Dipadamkan dan Ditempa ~40HRC		Baja Tahan Karat		Baja Pra-Pengerasan, Baja Dipadamkan dan Ditempa ~50HRC
Diameter (mm)	Kecepatan Rotasi (min -1 )	Kecepatan Umpan (mm/mnt)	Kecepatan Rotasi (min -1 )	Kecepatan Umpan (mm/mnt)	Kecepatan Rotasi (min -1 )	Kecepatan Umpan (mm/mnt)	Kecepatan Rotasi (min -1 )	Kecepatan Umpan (mm/mnt)	Kecepatan Rotasi (min -1 )	Kecepatan Umpan (mm/mnt)	Kecepatan Rotasi (min -1 )	Kecepatan Umpan (mm/mnt)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

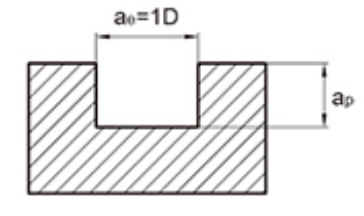

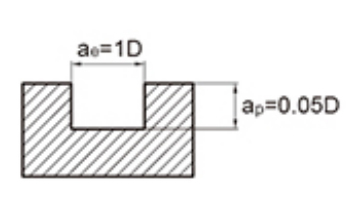

Kedalaman Pemotongan Maksimum
									Diameter Alat	Kedalaman Pemotongan ap
									∅1	0,15D
									∅3	0.3D

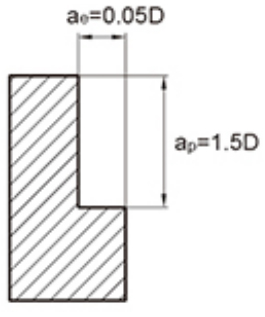

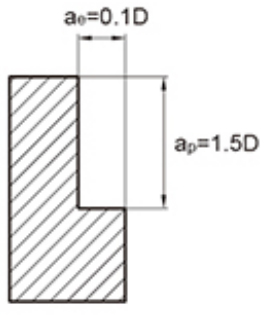

Tabel di atas menunjukkan nilai standar untuk pemesinan side milling. Saat memotong alur dengan alat, kecepatannya harus 50%~70% dari tabel di atas, dan laju pengumpanan harus 40%~60% sebagai nilai standar.
2. Silakan gunakan peralatan mesin dan pemegang perkakas presisi tinggi.
3. Silakan gunakan pendingin udara atau cairan pemotong yang kecil kemungkinannya menghasilkan asap.
4. Disarankan untuk menggunakan penggilingan sekuensial untuk penggilingan samping.
Jika kekakuan peralatan mesin dan pemasangan benda kerja buruk, getaran dan suara tidak normal dapat terjadi. Dalam hal ini, kecepatan dan laju pemberian pakan pada tabel di atas harus dikurangi dari tahun ke tahun.
6. Minimalkan panjang overhang pahat sebanyak mungkin tanpa gangguan.

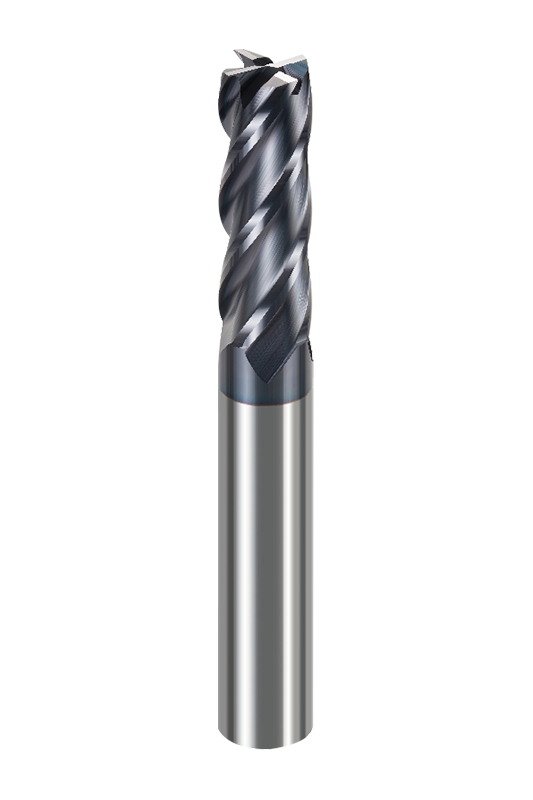

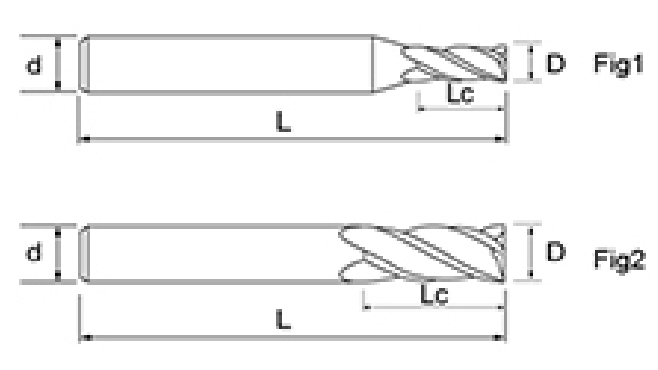

NNC-4T 4 Flute Flat Head End Mills memiliki beragam diameter dari 1 mm hingga 20 mm, dan dapat disesuaikan dengan panjang blade dan panjang total yang berbeda, membantu prosesor menggunakannya secara fleksibel dalam berbagai skenario seperti ruang sempit atau permukaan pemotongan besar. Dengan menggabungkan solusi ukuran yang berbeda, keseimbangan yang baik dapat dicapai antara efisiensi pemrosesan dan penyelesaian permukaan, sesuai untuk beragam kebutuhan produksi.

Ini mengadopsi desain kepala datar empat seruling dengan sudut heliks 35°. Sudut penggaruk pahat dan sudut belakang dioptimalkan secara cermat untuk mengurangi hambatan pemotongan secara efektif. Ini memiliki jangkauan kinerja umum yang lebih luas, distribusi ujung tombak yang seragam, dan dapat mempertahankan getaran yang lebih rendah dan pelepasan chip yang lebih halus selama pemotongan, sambil tetap memastikan kinerja pemotongan yang stabil selama pemrosesan kecepatan tinggi.

Dalam hal manufaktur, pabrik ujung datar seruling NNC-4T menggunakan teknologi penggilingan CNC presisi tinggi untuk memastikan tepian yang tajam dan toleransi dimensi yang dikontrol secara ketat. Lapisan permukaan menggunakan lapisan komposit kromium-aluminium terbaru, yang memiliki kekerasan suhu tinggi dan stabilitas oksidasi yang sangat baik, sehingga memperpanjang umur pahat dan meningkatkan kualitas permukaan yang diproses.

Pemotong frais ini cocok untuk mengolah berbagai material seperti baja karbon, baja paduan, baja cetakan, baja tahan karat dan besi tuang, terutama untuk benda kerja dengan kekerasan tidak melebihi 45HRC.
